ANSI-puhkaisutason kaavio selitettynä: Anturin ja neulan luokitusten vertailu

Esimies ottaa hanskan pois työvuoron lopussa ja löytää pienen piston peukalon tyvestä. Käsineessä oli ANSI-puhkaisutason 4 merkintä. Lanka meni silti läpi. Mikään etikettiin painettu ei ollut pielessä, koska etiketti vastasi kysymykseen, jolla ei ollut mitään tekemistä vamman kanssa.

ANSI/ISEA 105-2016 julkaisee kaksi erillistä pistovaakaa suojakäsineitä varten. Toinen käyttää tylsää teräsanturia ja arvioi materiaaleja tasolta 1 tasolle 5. Toinen käyttää 25 gaugen hypodermista neulaa ja myös arvostelee tasoa 1 tasolle 5, mutta paljon pienemmällä voimaalueella. Anturiasteikon taso 4 ei kerro mitään neulankestävyydestä, ja halkeilevan lavan reunan pysäyttävä käsine voi olla lähes läpinäkyvä hienoksi onttoksi neulaksi. Kaavio on joukko voimakynnyksiä, ei yleisen suojan luokittelua.

Seuraavassa on selkeä molempien asteikkojen lukema, kunkin tason takana olevat voima-arvot, amerikkalaisten ja eurooppalaisten pistotestien välinen kuilu ja tarkistukset, jotka estävät ostotilauksen muuttumasta vääräksi turvallisuuden tunteeksi.

Kuinka ANSI-koettimen pistotesti toimii

Koetinmenetelmä noudattaa ASTM F1342:ta. Näyte kiinnitetään kehykseen, standardoitu tylppä anturi työnnetään materiaaliin kontrolloidulla nopeudella, ja instrumentti tallentaa huippuvoiman newtoneina sillä hetkellä, kun koetin kulkee läpi. Tulos on voima-arvo, ei hyväksytty tai hylätty -arvio. ANSI/ISEA 105-2016 ryhmittelee sitten nämä voima-arvot viiteen kaistaan.

Koska testi mittaa voimaa, nauhat eivät ole tasaisin välein suoja-arvossa. Taso 1 avautuu 10 N kohdalta ja taso 5 alkaa 150 N, joten yläkaista alkaa viisitoista kertaa alakaistaa korkeammalta. Alle 10 N materiaaleja ei luokitella ollenkaan, mikä on yleistä ohuilla päällystetyillä neulevuorilla, joita ei koskaan suunniteltu pysäyttämään pistettä.

Vanhemmassa varastokannassa saattaa silti näkyä taso 0. Tämä merkintä on peräisin standardin edellisestä painoksesta, jossa oli alle 10 N:n vyöhyke. Vuoden 2016 painos pudotti sen ja alkaa tasolta 1, joten tason 0 tarra hyllyssä on merkki vanhentuneesta varastosta eikä nykyisen asteikon alemmasta arvosanasta.

Vielä yksi yksityiskohta on tärkeä valinnassa. Arvosana annetaan valmiille käsinemateriaalille, ei siihen käytetylle langalle. Pinnoite, sauma tai vahvistettu paikka voi siirtää tulosta kumpaan tahansa suuntaan, joten luettelossa olevan numeron tulee aina olla jäljitettävissä myytävän tuotteen testiraporttiin.

Neulanpisto on erillinen asteikko

Hienot ontot neulat eivät toimi kuin tylsät anturit. Kärki keskittää kuorman hyvin pienelle alueelle, joten materiaalin läpi työntämiseen tarvittava voima voi olla pieni murto-osa mittapäällä mitatusta voimasta. ANSI/ISEA 105-2016 lisäsi siksi toisen asteikon, joka perustuu ASTM F2878:aan, joka käyttää 25 gaugen neulaa, jonka ulkohalkaisija on noin 0,5 mm.

Kahden taulukon välinen kuilu on helppo aliarvioida. Neulataso 3 kattaa 10 N - 19 N, mikä on täsmälleen sama voimaikkuna kuin mittapään taso 1. Kun toimittaja sanoo materiaalin olevan tasoa 4, ensimmäisen kysymyksen tulee olla taso 4 missä testissä. Terveydenhuollossa, laboratoriossa, terävien esineiden käsittelyssä ja jätteiden lajittelutyössä tärkeintä on neulaasteikko, jonka tilalle anturinumeron lainaus on pikemminkin vakava määrittelyvirhe kuin pyöristysero.

Neulatulokset sidotaan myös itse neulaan. Erilainen mittari, erilainen terävyys tai voideltu pinnoite muuttaa tarvittavaa voimaa, joten neulan tasoja ei tule ekstrapoloida muihin teräviin esineisiin. Testi määrittelee yhden neulan ja yhden menetelmän, ja luokitus kulkee vain niin pitkälle.

Puhkaisutason sovittaminen todelliseen vaaraan

Oikea taso riippuu esineen muodosta, sen kantamasta voimasta ja siitä, kuinka kauan käsi on alttiina sille. Käytännön lähtökohdat näyttävät tältä.

• Jätteiden lajittelu ja kierrätys: sekoitetut terävät esineet, lasinsirut ja ulkonevat niitit. Aloita neula-asteikosta tasolta 3 tai korkeammalta ja lisää reunojen leikkausvastus.
• Lasin käsittely ja lasitus: sirpaleita, joissa on epäsäännölliset reunat. Tasojen 3-5 asteikolla oleva mitta-asteikko sopii yhdessä istuvuuden kanssa, joka pitää kämmenen peitettynä, kun käsi sulkeutuu.
• Rakennus ja muotti: raudoituspäät, sidelangat, naulat ja sirut. Anturin taso 3 tai korkeampi kattaa useimmat tylppäkohtaiset kosketukset, kun taas jäykät lankojen kärjet käsitellään paremmin terävinä.
• Terveydenhuolto ja laboratorio: ruiskut, ompeluneulat ja skalpellit. Neula-asteikko 4 tai 5 on yleinen vaatimus, ja leikkaustaso on erillinen ominaisuus, joka ei korvaa sitä.
• Elintarvikkeiden jalostus ja metallinilmaisin: luun sirpaleita ja metallinpalasia. Anturin asteikko pätee, mutta pito ja pesukyky vaikuttavat usein lopulliseen valintaan enemmän kuin lukumäärä.

Kaksi muuta ominaisuutta sekoitetaan usein puhkaisuun. Leikkauskestävyys käyttää erilaista testiä ja eri asteikkoa, ja ANSI/ISEA 105 -leikkaustasot vaihtelevat A1:stä A9:ään mitattuna grammoina kuormaa. Kulutuskestävyys on taas kolmas testi. Käsine voi pisteytyä hyvin leikkauksessa ja silti epäonnistua nopeasti neulaa vasten, koska liukuva terä ja paikallaan oleva kärki rasittavat materiaalia hyvin eri tavalla.

ANSI ja EN 388 puhkeamistasot eivät ole kohdakkain

Eurooppalaisissa käsinemerkinnöissä käytetään EN 388 -standardia, joka raportoi puhkaisukestävyyden neljällä tasolla omalla anturin geometrialla ja kiinnitysjärjestelyllä. Voima-alueet menevät päällekkäin amerikkalaisten vyöhykkeiden kanssa, mutta rajat ovat eri paikoissa, joten identtiset voimaarvot laskeutuvat eri tasoille.

Käytännön opetus on vertailla newtoneja, ei tasoja. 70 N:lla testattu käsine on samanaikaisesti ANSI-anturitaso 3 ja EN 388 taso 2, joten molemmille alueille tasona 3 kirjoitettu spesifikaatio ei kuvaa samaa materiaalia. Pyydä testiraportti ja lue siitä kolme asiaa: voiman arvo, testimenetelmän viite ja numeron takana oleva standardin versio.

Kuusi tarkistusta ennen tilauksen hyväksymistä

1. Kysy mikä testi tuotti numeron. Lainaus, jossa lukee taso 4 ilman anturitestin tai neulatestin nimeämistä, on epätäydellinen.
2. Pyydä voima-arvoa newtoneina, ei vain kaistaa. Kahden tason 3 käsineen todellinen vastus voi erota kertoimella kaksi.
3. Varmista, että testi suoritettiin valmiilla käsineellä, ei vuorauksella. Pinnoitteet, saumat ja kokoonpano muuttavat puhkaisukykyä.
4. Punnitse istuvuus, pito ja paksuus arvoon nähden. Raskas hansikas, joka vedetään pois tehtävän aikana, suojaa vähemmän kuin kevyempi, joka pysyy kädessä.
5. Kysy, kuinka pesu, desinfiointi tai toistuva taivutus vaikuttaa materiaaliin. Puhkaisukyky voi laskea, kun pinnoite alkaa halkeilla.
6. Pidä luokitus laajemmassa riskiarvioinnissa. Käsien suojaus on yksi linja siitä, ja samaan työhön voi liittyä myös pään, hengitysteiden, putoamisen tai vesivaaraa, joka tarvitsee omia varusteita.

Viimeinen tarkistus on silloin, kun sekoitettu turvallisuusohjelma yleensä kannattaa. Pelastus- tai teollisuusalueelle käsisuojaimia ostavat tiimit tarvitsevat usein pää-, hengitys-, putoamis- ja vesipelastustarvikkeita samasta lähteestä, ja paperityöt kestävät auditoinnin. Näissä luokissa työskentelevät valmistajat voivat yhdistää sekä tilauksen että dokumentaation.

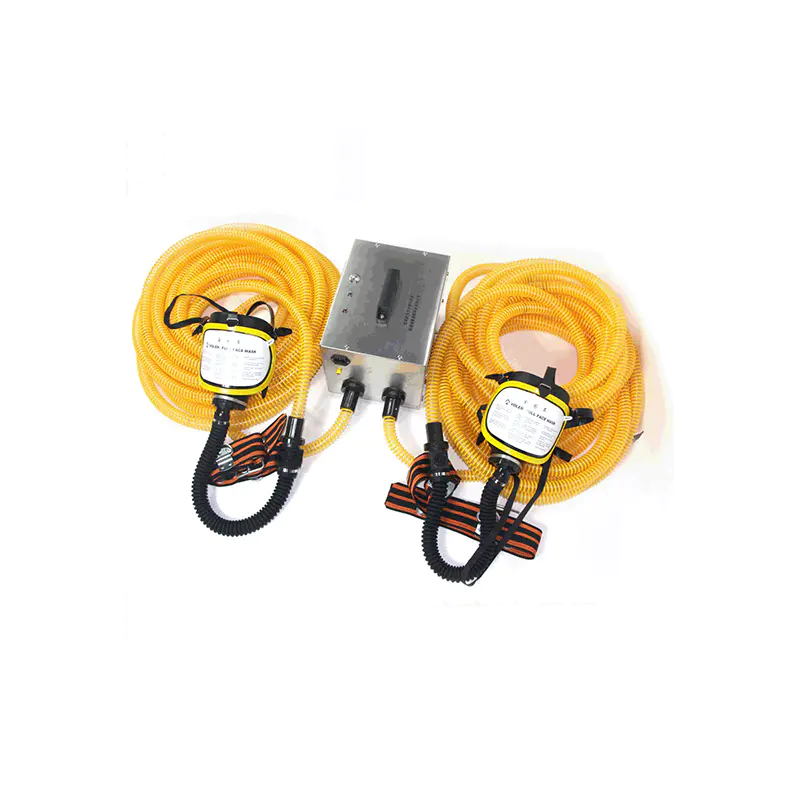

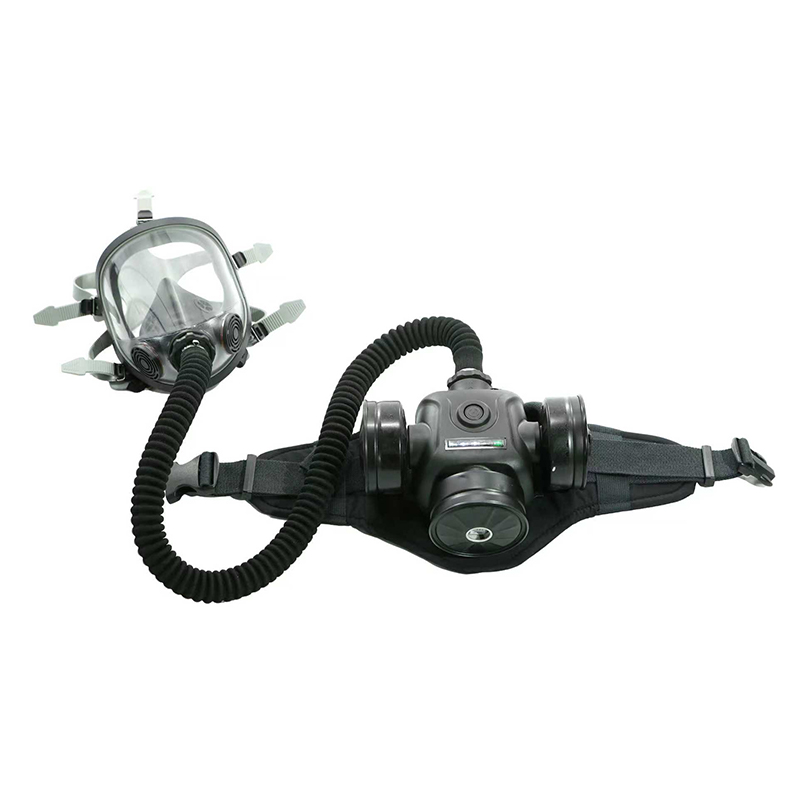

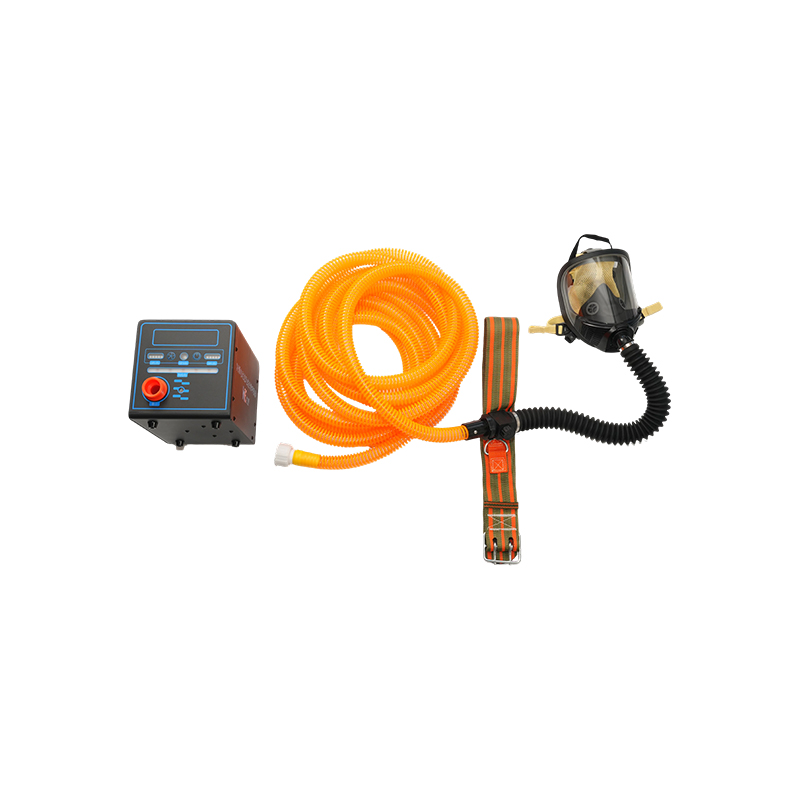

Räätälöidyt pelastus- ja henkilösuojaimet Tämä valmistaja toimittaa hengitys-, putoamissuoja-, palokypärä-, vesipelastus- ja yleiset henkilönsuojaimet, joilla on ISO 9001 -sertifikaatti ja CE/CCCF-merkinnät konsolidoiduille turvallisuustilauksille ja -asiakirjoille. Näytä tuote →

Valmistaja, joka toimii 5 000 neliömetrin tehtaalla Hai'anin kansallisella talouskehitysvyöhykkeellä, rakentaa hengitys-, putoamissuoja-, palokypärä-, vesipelastus- ja yleiset henkilönsuojaimet ja ilmoittaa tuotteilleen ISO 9001 -sertifikaatin sekä CE- ja CCCF-merkinnät. Ostajat, jotka haluavat tarkistaa taustan ennen eritelmän lähettämistä, voivat tarkastella yrityksen historiaa osoitteessa sivusta , lähetä sitten mitat, määrät ja tasovaatimukset -palvelun kautta yhteydenottosivu dokumentoitua lainausta varten epävirallisen numeron sijaan.

Lue kaavio kahtena kaaviona. Anturin tasot 1-5 kuvaavat vastustuskykyä tylppälle pisteelle. Neulatasot 1–5 kuvaavat vastustuskykyä hienolle onttolle neulalle, ja kaksi voimaaluetta tuskin koskettavat. Yhdistä asteikko edessäsi olevaan vaaraan, kysy newtoneja tason takana ja varmista, että arvosana kuuluu laatikossa olevaan valmiiseen käsineeseen. Se riittää estämään tason 4 etikettiä lupaamasta enemmän kuin materiaali pystyy tarjoamaan.
